電氣參數
Ratings per IEC/EN
額定電氣參數依據的標準 | EN 60664 |
額定電壓(II/2) | 450
V |
額定浪涌電壓(II/2) | 4
kV |
額定電流 | 41
A |
圖例(額定電氣參數) | (II / 2) ? 過電壓類別II/污染等級2 |
Approvals per UL
認證 | UL 486C |
額定電壓 UL(Use Group C) | 600
V |
額定電流 UL(Use Group C) | 30
A |
接線參數
連接技術 |
籠式彈簧接線單元(CAGE CLAMP?) |
執行類型 |
操作手柄 |
可連接導線材料 |
銅 |
額定導線截面積 |
6 mm2 |
單股導線 |
0.5 … 6 mm2 / 20 … 10 AWG |
多股絞合導線 |
0.5 … 6 mm2 / 20 … 10 AWG |
細多股導線 |
0.5 … 6 mm2 / 20 … 10 AWG |
剝線長度 |
12 … 14 mm / 0.47 … 0.55 英寸 |
連接點總數 |
2 |
電位總數量 |
1 |
接線類型 |
側面接線 |

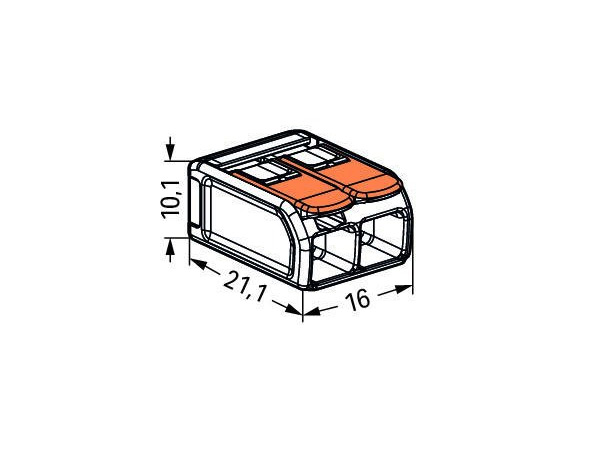

Geometrical Data
寬度 |
16 mm / 0.63 inch |
高度 |
10.1 mm / 0.398 inch |
深度 |
21.1 mm / 0.831 inch |
材料參數
顏色 |
透明 |
UL94阻燃等級 |
V2 |
火災荷載 |
0.05
MJ |
執行器顏色 |
橙色 |
重量 |
3
g |
Environmental Requirements
允許環境溫度(運行時) |
85 °C |
持續工作溫度 |
105 °C |
溫度標記EN 60998 |
T85 |
商業數據
包裝類型 |
BOX |
原產國 |
CH |
GTIN |
4055143704168 |
海關稅號 |
85369010000 |
