建筑物布線用接線端子

當前位置： 網站首頁 ? 產品中心 ? 連接產品 ? 萬可電氣連接技術 ? 建筑物布線用接線端子

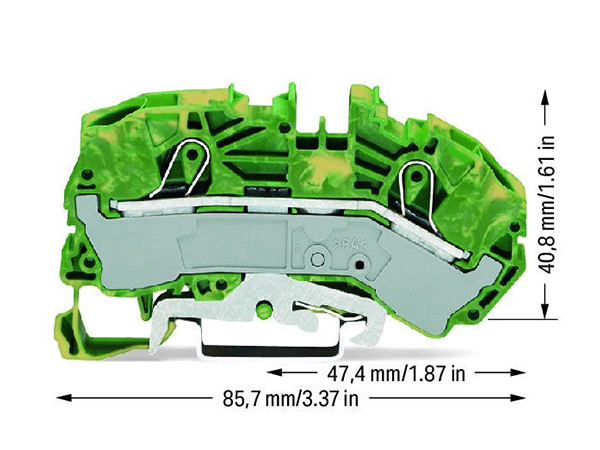

2線保護接地端子-2016-7607

產品簡介：

2線保護接地端子; 16 mm2; 側面/中心標記; 適于35 x 15 和 35 x 7.5導軌; Push-in CAGE CLAMP?; 16,00 mm2; 黃綠混色

分享到：立即咨詢

電氣參數

Ratings per IEC/EN

額定電氣參數依據的標準

IEC/EN 60947-7-2

接線參數

連接技術	直插型籠式彈簧接線單元(Push-in CAGE CLAMP^?)
執行類型	推入式操作工具
可連接導線材料	銅
額定導線截面積	16 mm2
單股導線	0.5 … 16 mm2 / 20 … 6 AWG
單股導線；可直接插入	6 … 16 mm2 / 14 … 6 AWG
細多股導線	0.5 … 25 mm2 / 20 … 4 AWG
細多股導線；加有帶絕緣護套的冷壓接頭	0.5 … 16 mm2 / 20 … 6 AWG
細多股導線；加有冷壓接頭；可直接插入	6 … 16 mm2 / 10 … 6 AWG
說明(導線截面積)	橫截面較小的導線也可以直接插入,具體取決于導線特性。
剝線長度	18 … 20 mm / 0.71 … 0.79 英寸
連接點總數	2
電位總數量	1
層數	1
接線類型	正面接線
跨接器插孔數量	2

Geometrical Data

機械參數

材料參數

商業數據
