AIOBOX-16/32是一款模塊化一體式IO模塊。產品可將現場設備的IO信號（數字量、模擬量等信號）鏈接到帶Modbus-TCP/Modbus-RTU、ProfiNet、Profibus-DP、EtherCAT通訊接口的PLC或上位機。產品采用金屬外殼，設計堅固，支持導軌安裝。

產品特點

AIOBOX-16支持單層底板，3個插槽，插槽0為適配器插槽，插槽1/2為IO模塊插槽，

AIOBOX-32支持雙層底板，5個插槽，插槽0為適配器插槽，插槽1/2/3/4為IO模塊插槽，

插槽0可選配ModbusTCP/ModbusRTU通訊模塊、ProfiNet通訊模塊、EtherCAT通訊模塊、Profibus-DP通訊模塊、CANopen通訊模塊，

插槽1/2/3/4可根據客戶IO需求自主選配。最大支持32通道IO，

支持工作環境-40~85℃，

AIOBOX-16

電源：標稱電壓: 24Vdc

輸入范圍：9-36Vdc

功率：Max.250mA@24Vdc

I/O接線：Max.1.5mm2(AWG 16)

系統電源接口：3.81mm拔插式螺釘端子

現場電源接口：3.5mm拔插式彈簧端子

插槽數：3個

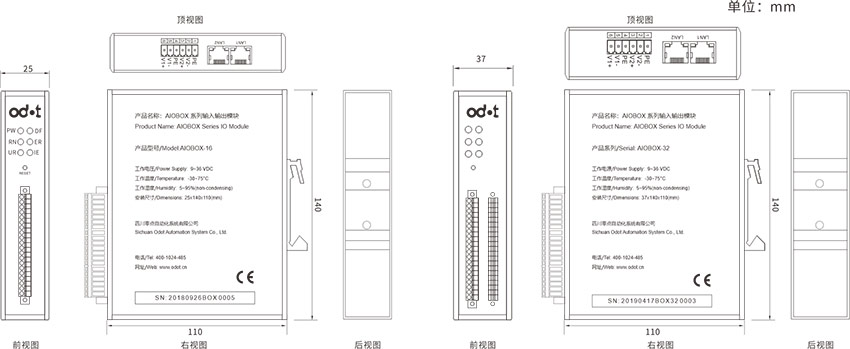

尺寸：25*140*110mm

通訊模塊（必選項、四選一）

AIOBOX-32

電源：標稱電壓：24Vdc

輸入范圍：9-36Vdc

功率：Max.400mA@24Vdc

I/O接線：Max.1.5mm2(AWG 16)

系統電源接口：3.81mm拔插式螺釘端子

現場電源接口：3.5mm拔插式彈簧端子

插槽數：5個

尺寸：37*140*110mm

AIO-X8033(EtherCAT)

適配器類型：EtherCAT Slave

網口數量：2個

速率：10/100Mbps自適應MDI/MDIX

傳輸距離：最大100m

數據長度：輸入max.256 Byte

輸出max.256 Byte

AIO-X8012(Profibus DP)

適配器類型：Profibus DP Slave

協議：Profibus-DP/V0

端口數量：DB9 1個

速率：9.6K-12Mbps,自適應

數據長度：輸入max.244 Byte

輸出：max.244 Byte

地址設置：8位撥碼開關

AIO-X8032(ProfiNet)

適配器類型：ProfiNet IO Device

網口數量：2個，支持交換機功能

速率：10/100Mbps自適應MDI/MDIX

傳輸距離：最大100m

數據長度：輸入max.512 Byte

輸出：max.512 Byte

隔離保護：電磁隔離

AIO-X8031(MODBUS )

網口數量：2個RJ45，支持交換機功能

適配器支持1：Modbus-TCP Server

速率：10/100Mbps自適應MDI/MDIX

傳輸距離：最大100m

客戶端：支持2個客戶端同時訪問

功能碼：01/02/03/04/05/06/15/16

隔離保護：電磁隔離

串口數量：1個RS485

適配器支持2：Modbus-RTU Slave

連接類型：3.81mm拔插式螺釘端子

ESD保護：±16KV

數據位：7、8

停止位：1、2

校驗位：無校驗、奇校驗、偶校驗

波特率：2400~115200bps

功能碼：01/02/03/04/05/06/15/16

串行模式：支持RTU和ASCII

IO模塊

AIO-X1248：8通道/數字量輸入/24VDC/源型或漏型

AIO-X2228：8通道/數字量輸出/24VDC/源型

AIO-X3318：8通道/模擬量單端輸入/0-20mA或4-20mA，16位

AIO-X3424：4通道/模擬量差分輸入/0-20mA或4-20mA、±20mA，16位

AIO-X3713：3通道/模擬量輸入/RTD-PT100

AIO-X3804：4通道/模擬量輸入/TC熱電偶

AIO-X6227：7通道/24VDC/數字量復合模塊4DI+3DO

AIO-X4312：2通道/模擬量輸出/4-20mA或0-24mA，12位

AIO-X4314：4通道/模擬量輸出/4-20mA或0-24mA，12位

AIO-X4322：2通道/模擬量輸出/4-20mA或0-24mA，16位

AIO-X4324：4通道/模擬量輸出/4-20mA或0-24mA，16位

AIO-X5102：2通道/增量式編碼器輸入/5V TTL輸入

AIO-X5112：2通道/增量式編碼器輸入/1Vpp 正弦輸入
