產品型號:

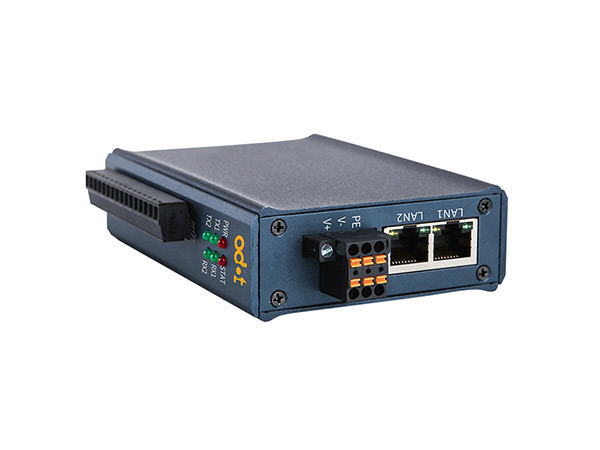

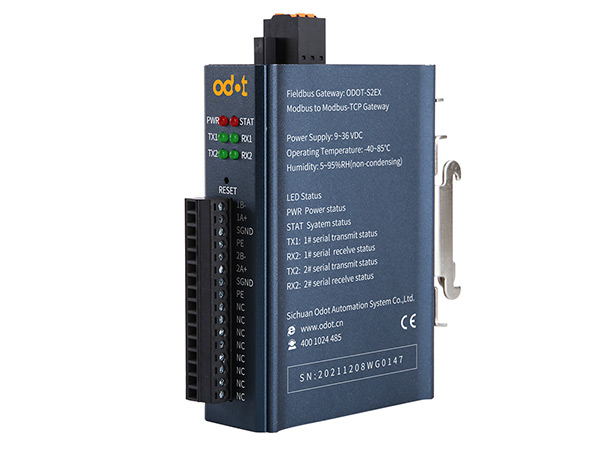

MG-S2EX產品特點:

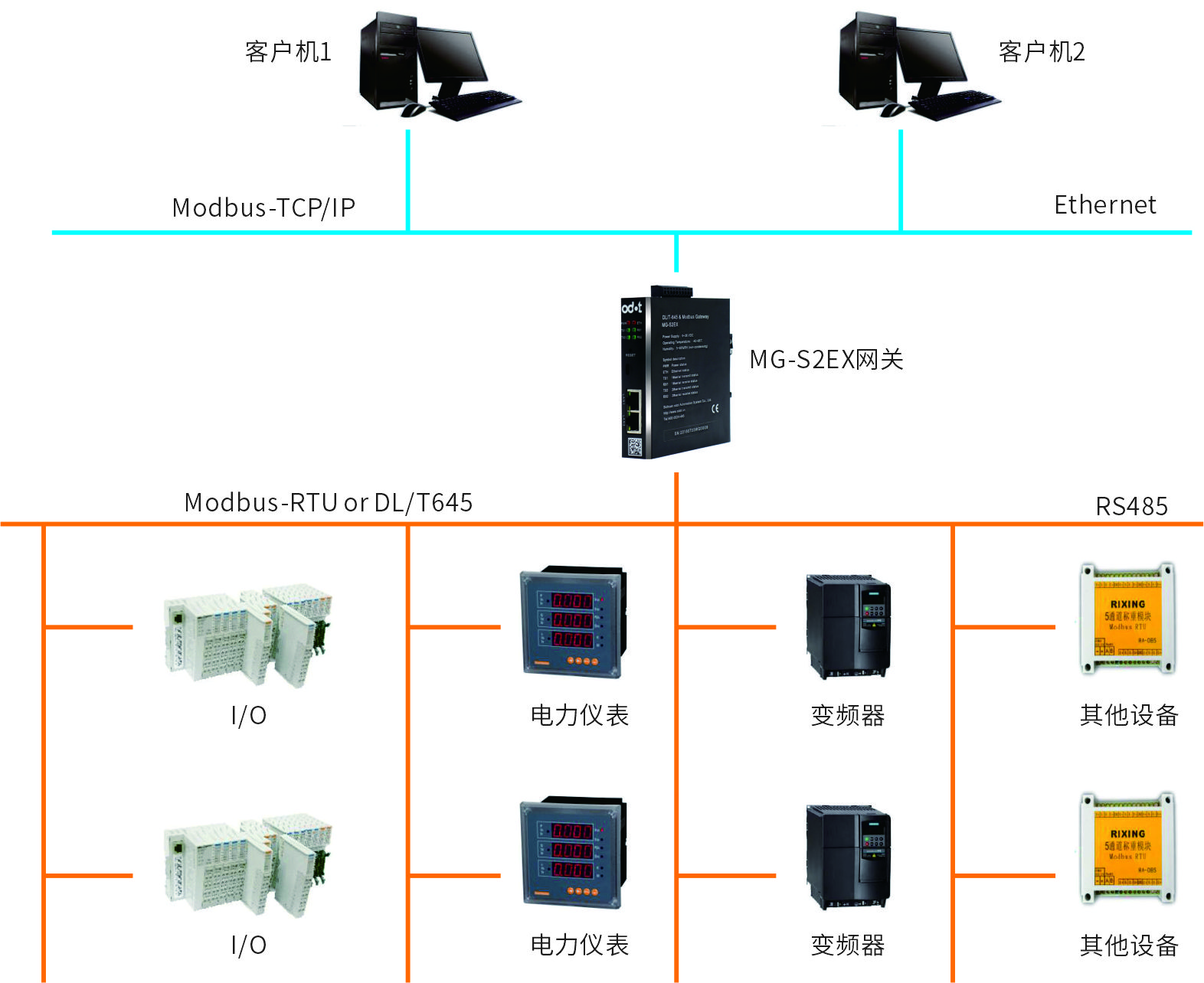

◆支持Modbus和Modbus-TCP之間的協議轉換。 ◆支持DL/T 645和Modbus-TCP之間的協議轉換。 ◆支持 DL/T 645和Modbus-RTU之間的協議轉換。 ◆支持Modbus主站和從站模式(二選一)。 ◆2007版數據單個表可采集65個數據,1997版可采集42個數據。 ◆電表數據類型:32/64位浮點數或64位長整型。 ◆6KB數據儲存區。 ◆1路Modbus-RTU轉Modbus-TCP Server網關。 ◆1路DL/T 645轉Modbus-TCP Server網關。 ◆支持一鍵復位功能。MG-S2EX網關是一種Modbus-RTU和DL/T 645轉Modbus-TCP協議轉換器。產品可將Modbus設備和DL/T 645設備連接到支持
Modbus-TCP客戶端功能的PLC和上位機,同時支持5個Modbus-TCP客戶端連接。產品采用金屬外殼,設計堅固,支持導軌安裝,串口信號均提供內置光電隔離。
◆支持Modbus和Modbus-TCP之間的協議轉換。
◆支持DL/T 645和Modbus-TCP之間的協議轉換。
◆支持 DL/T 645和Modbus-RTU之間的協議轉換。
◆支持Modbus主站和從站模式(二選一)。
◆2007版數據單個表可采集65個數據,1997版可采集42個數據。
◆電表數據類型:32/64位浮點數或64位長整型。
◆6KB數據儲存區。
◆1路Modbus-RTU轉Modbus-TCP Server網關。
◆1路DL/T 645轉Modbus-TCP Server網關。
◆支持一鍵復位功能。
環境參數
工作溫度范圍:-40~85℃
存儲溫度范圍:-55~125℃
工作濕度范圍:5%~95% (無冷凝)
電源參數
電源端口數量:1路
輸入電壓范圍:9~36VDC,3KV隔離電壓
功耗:Max.100mA@24V
以太網參數
網關工作模式:地址映射模式,Modbus TCP/IP協議
以太網端口數量:2個RJ45,10M/100Mbps、自適應速率,帶交換機功能
網絡協議:ETHERNET、ARP、IP、TCP、ICMP
TCP連接數量:最大5個
串口參數
串口數量:2路RS485
串行通信模式:RTU模式和DL/T645模式
串口終端電阻:需外置120Ω電阻
支持的波特率:1200~115200 bps
支持的校驗?zāi)J剑簾o校驗、奇校驗、偶校驗
支持的從站數量:最大62個(不帶中繼器)
協議功能碼:0x01、0x02、0x03、0x04、0x05、0x06、0x0F、0x10
Modbus數據存儲區:0xxxx區(線圈):8192 Bit
1xxxx區(離散量輸入):8192 Bit
3xxxx區(輸入寄存器):8192 Word
4xxxx區(保持寄存器):8192 Word
3xxxx區(系統診斷區):264 Word
